Forsvar af splitfasenettet: Hvorfor moderne elektronik kræver dedikerede amerikanske standardspændingsbeskyttere

Den direkte dom om ustabilitet i nettet og automatiseret strømbeskyttelse

Moderne elektrisk udstyr, der opererer på det amerikanske net, kræver aktiv beskyttelse, fordi stogardforsyningsledninger i sagens natur er sårbare over for dynamiske udsving, der går langt ud over simple lynnedslag. A amerikansk standard spændingsbeskytter er en uundværlig forsvarsmekanisme der aktivt overvåger standarden 120V AC enfaset (eller 240V split-fase) linje, der øjeblikkeligt afbryder følsomme belastninger, når spændingen falder under 104V AC (underspænding) eller klatrer over 132V AC (overspænding). Mens standard surge strips håndterer højenergi-transiente spidser over mikrosekunders intervaller, er de fuldstændig blinde for vedvarende overspændings- og underspændingsforhold - i daglig tale kendt som swells og brownouts - som ødelægger apparatets kompressorer, digitale styrekort og switch-mode strømforsyninger.

For at sikre værdifulde bolig- og lette kommercielle aktiver er brugen af ​​en dedikeret, auto-sensing spændingsbeskytter med en integreret forsinkelsestimer den eneste pålidelige metode til at forhindre systemisk hardwarefejl. Forsyningsnettet oplever regelmæssigt belastningsskiftende anomalier, fysisk nedbrydning af nettet og "flydende neutrale" forhold. Disse hændelser udsætter tilsluttet udstyr for katastrofale spændingsudsving. Ved at gennemtvinge en hård fysisk afbrydelse og indføre en forsinkelsesperiode for at tillade netstabilisering, forhindrer en spændingsbeskytter den ødelæggende hurtige strømcyklus, der kræver tusindvis af kompressorer og elektroniske styreenheder årligt.

Uden aktiv, relæbaseret spændingsovervågning løber apparater en kontinuerlig risiko for lydløs nedbrydning. Den typiske amerikanske husejer eller kommercielle operatør tror fejlagtigt, at standard overspændingsbeskyttelsesstrimler tilbyder komplet dækning. I virkeligheden vil en overspændingshændelse, der varer flere minutter, let omgå disse passive undertrykkelseskomponenter, hvilket fører til lokaliseret termisk løb og øjeblikkelig controllerfejl. Investering i automatiserede spændingsbeskyttere af høj kvalitet repræsenterer et kritisk, forebyggende ingeniørtrin til at stabilisere strømforsyningen på forbrugspunktet.

Dechifrering af den amerikanske splitfasede elektriske netarkitektur

For at forstå, hvorfor spændingsbeskyttelse er så kritisk i Nordamerika, skal man undersøge den specifikke arkitektur af det amerikanske elektriske distributionssystem. De fleste boliger og lette kommercielle strukturer i USA er forsynet af en enkeltfaset 120V/240V split-fase system , afledt af en forsyningstransformator sekundær vikling med en center-udtaget neutral jordet ved serviceindgangen. Denne opsætning giver to distinkte 120V varme ben (Line 1 og Line 2), der er 180 grader ude af fase med hinanden, sammen med en delt neutral leder.

Faren ved det flydende neutrale

Den mest alvorlige kroniske overspændingstilstand i et amerikansk splitfasesystem opstår, når den delte neutrale leder bliver nedbrudt, løs eller fuldstændigt afbrudt - et fænomen kendt i elektroteknik som en svævende neutral . Når den neutrale forbindelse fejler, går referencepunktet for de to 120V-ben tabt. Spændingen på hvert ben er ikke længere fastspændt til 120V i forhold til jord; i stedet deler spændingen sig over de to linjer udelukkende baseret på forholdet mellem de tilsluttede belastninger.

For eksempel, hvis Linje 1 har et lavimpedansapparat kørende (såsom en mikrobølgeovn eller rumvarmer), og Linje 2 har en højimpedansbelastning tilsluttet (såsom et fjernsyn eller LED-lyscontroller), kan spændingen på Linje 2 øjeblikkeligt stige til 180V AC eller højere , mens Linje 1 kollapser til 60V AC . Denne ubalancerede tilstand vil øjeblikkeligt stege styrekortene på linje 2 og forårsage motorstop på linje 1. En standard overspændingsbeskytter forbliver fuldstændig passiv under denne hændelse, fordi spændingen ikke overstiger dens klemtærskel (som typisk er 330V eller højere i forhold til jorden). Kun en dedikeret spændingsbeskytter, som kontinuerligt evaluerer RMS (Root Mean Square) spændingen, kan detektere dette skift og isolere belastningerne, før der opstår skade.

Desuden introducerer lokaliserede forsyningsoperationer ofte forbigående skift i netbalancen. Industriområder, der deler distributionsledninger med boligzoner, udsætter husstandskredsløb for induktive tilbageslag, når tungt maskineri tændes eller slukkes. Disse udsving kan udløse lokale dønninger, der svæver omkring 140V AC i adskillige sekunder - lange nok til at nedbryde primære isoleringsbarrierer i husholdningsapparater, men kort nok til at undslippe standard sikkerhedsafbrydere.

Skademekanismer for overspænding vs. underspænding

Vedvarende spændingsanomalier angriber moderne apparater på to tydeligt forskellige måder afhængigt af, om linjen kører for højt eller for lavt. Forståelse af disse fysiske skadesmekanismer viser, hvorfor grundlæggende overspændingsbeskyttelse er utilstrækkelig til fuldstændig systemsikkerhed.

Overspændingsforringelse

Vedvarende overspænding (spændinger, der overstiger 132V AC på en nominel 120V-ledning) tvinger overdreven strøm gennem kapacitive og resistive kredsløb, hvilket accelererer varmeudviklingen i henhold til Joules første lov. Denne termiske overbelastning nedbryder de mikroskopiske dielektriske isoleringslag i halvledere, hvilket fører til lokaliserede kortslutninger i mikroprocessorkontrolenheder. Derudover kan integrerede varistorer (MOV'er) i grundlæggende overspændingsbeskyttere overophedes og svigte katastrofalt, hvis de udsættes for langvarig overspænding, hvilket nogle gange udgør en lokal brandfare.

Underspænding og motorskade

Underspænding, eller en "brownout" (hvor spændingen falder til under 104V AC), er særligt ødelæggende for induktive belastninger, herunder de hermetiske kompressorer, der findes i klimaanlæg, køleskabe og varmepumper. Induktionsmotorer er afhængige af en stabil spænding for at generere det magnetiske drejningsmoment, der er nødvendigt for at rotere. Når driftsspændingen falder, stiger motorens slip, og den skal trække væsentligt mere aktuelle for at tilfredsstille det mekaniske belastningskrav. Denne stigning i strøm skaber alvorlig termisk spænding i motorviklingerne og smelter den tynde beskyttende emaljeisolering.

Hvis spændingen falder for lavt, kan motoren ikke overkomme sine startmomentkrav og går ind i en låst rotor tilstand . Under en hændelse med låst rotor stiger strømtrækket til sin maksimale værdi, hvilket hurtigt udløser termiske overbelastninger eller permanent brænder kompressormotoren ud, hvis disse termiske kontakter ikke aktiveres.

I digital elektronik kan lavspænding få logiske kredsløb til at gå ind i udefinerede tilstande, hvilket resulterer i datakorruption, hukommelsesskrivefejl og tilfældige systemnedbrud. Switched-mode strømforsyninger (SMPS) vil forsøge at kompensere for lav indgangsspænding ved at trække mere strøm for at opretholde den krævede udgangseffekt, hvilket lægger enorm belastning på de primære koblingstransistorer og får dem til at køre ved farligt høje temperaturer.

Tekniske nøgleparametre for amerikanske standardspændingsbeskyttere

Når man vurderer en spændingsbeskytter af amerikansk standard til bolig- eller kommerciel integration, dikterer flere forskellige tekniske specifikationer dens ydeevne og feltpålidelighed. Standardværdier er skræddersyet til at tilpasse sig ANSI C84.1, som fastlægger de foretrukne spændingsværdier for vekselstrømssystemer i USA.

Integrationen af en justerbar intelligent forsinkelsestimer er uden tvivl den mest afgørende beskyttelsesfunktion ved disse systemer. Når der opstår en netanomali, oplever forsyningsledningen ofte hurtige, på hinanden følgende korte udfald, da automatiske genlukkere på forsyningsledningerne forsøger at fjerne forbigående fejl. Uden en forsinkelsestimer ville et standardapparat blive udsat for hurtige tænders strømcyklusser.

For kompressorbaserede apparater er dette meget farligt. Hvis en køleskabskompressor er slukket, forbliver kølemiddelgassen på højtryk på pumpens afgangsside. Hvis strømmen straks tændes igen inden for sekunder, mangler motoren startmomentet til at rotere mod dette høje hovedtryk, hvilket får den til at trække låst rotorstrøm, indtil dens interne termiske overbelastningskontakt udløses. A minimum 3-minutters forsinkelsescyklus sikrer, at kølemiddeltrykket er helt udlignet, før kompressoren får lov til at genstarte, hvilket væsentligt forlænger dens samlede driftslevetid.

Avancerede spændingsbeskyttere bruger en digital mikrocontroller, der sampler den indkommende AC-bølgeform hundredvis af gange i sekundet for at beregne den sande RMS-spænding. Dette forhindrer falsk udløsning forårsaget af kortvarig harmonisk forvrængning eller startstrømme til motorstart. Mikrocontrolleren kan skelne mellem en harmløs, sub-cycle dip og en ægte, vedvarende underspændingsbrowout, hvilket sikrer høj systemoppetid, samtidig med at den giver kompromisløs beskyttelse.

En komparativ teknisk analyse af strømbeskyttelsestypologier

Der er ofte forvirring på markedet med hensyn til forskellene mellem standard overspændingsbeskyttelsesanordninger (SPD'er), automatiske spændingsbeskyttere (AVP'er) og uafbrydelige strømforsyninger (UPS). Hver teknologi retter sig mod en fundamentalt forskellig netanomali.

Surge Protective Devices (SPD'er)

SPD'er er designet til at håndtere spændingsspidser fra nanosekund til mikrosekund forårsaget af lynnedslag eller induktive koblingshændelser. De bruger Metal Oxide Varistors (MOV'er) til at shunte overskydende højspændingsenergi direkte til jordbanen. SPD'er kan dog ikke regulere spændingen. Hvis netspændingen stiger til 145V AC og forbliver der i minutter eller timer, vil SPD enten tillade den destruktive spænding at passere direkte til belastningen eller overophedes og brænde ud ved at prøve at fastholde en vedvarende strømudsving.

Automatiske spændingsbeskyttere (AVP'er)

AVP'er er aktive overvågningsrelæer. De forsøger ikke at undertrykke eller absorbere vedvarende overspænding. I stedet fungerer de som elektroniske højhastighedskontakter. I det øjeblik spændingen går uden for sikre driftsgrænser, åbner det interne solid-state eller magnetiske relæ fysisk kredsløbet og isolerer belastningen. De kræver ingen forbrugsstoffer og nedbrydes ikke over tid, når højspændingshændelser afbrydes.

Uninterruptible Power Supplies (UPS)

En UPS giver aktiv strømbackup ved hjælp af interne bly-syre- eller lithiumbatterier. Dobbeltkonvertering online UPS-systemer tilbyder det højeste niveau af beskyttelse ved løbende at rette indgående AC til DC og derefter invertere det tilbage til en ren, isoleret AC sinusbølge. Selvom de er meget effektive, er de dyre, store, kræver regelmæssige batteriudskiftninger og er omkostningsfrie til store apparater som HVAC-systemer, kommerciel køling og tunge motoriserede maskiner.

Evaluering af systemtypologier: Enhedssammenligning

For at hjælpe ingeniører og facility managers med at vælge den passende beskyttelsesstrategi sammenligner følgende tabel, hvordan hver teknologi håndterer almindelige nethændelser.

Som detaljer i tabel 2 indeholder en afbalanceret beskyttelsesordning ofte både en SPD og en AVP. I et moderne elektrisk design er SPD'en installeret på hovedpanelet for at absorbere ekstreme højenergispændinger fra lynnedslag, mens nedstrøms AVP'er er installeret på individuelle apparater for at beskytte dem mod brunouts, flydende neutrale og forsyningsgendannelsesstød. Denne lagdelte konfiguration omtales som en "koordineret overspændings- og spændingsbeskyttelsesstrategi", som optimerer både udstyrets levetid og driftssikkerhed.

Optimale installationsstrategier: Point-of-Use vs. Whole-House

Implementering af effektiv spændingsbeskyttelse involverer en strategisk tilgang på flere niveauer. Afhængigt af budget, bygningens belægning og kritisk udstyrstæthed, installeres systemer enten ved den elektriske hovedindgang eller direkte ved individuelle højværdiapparater.

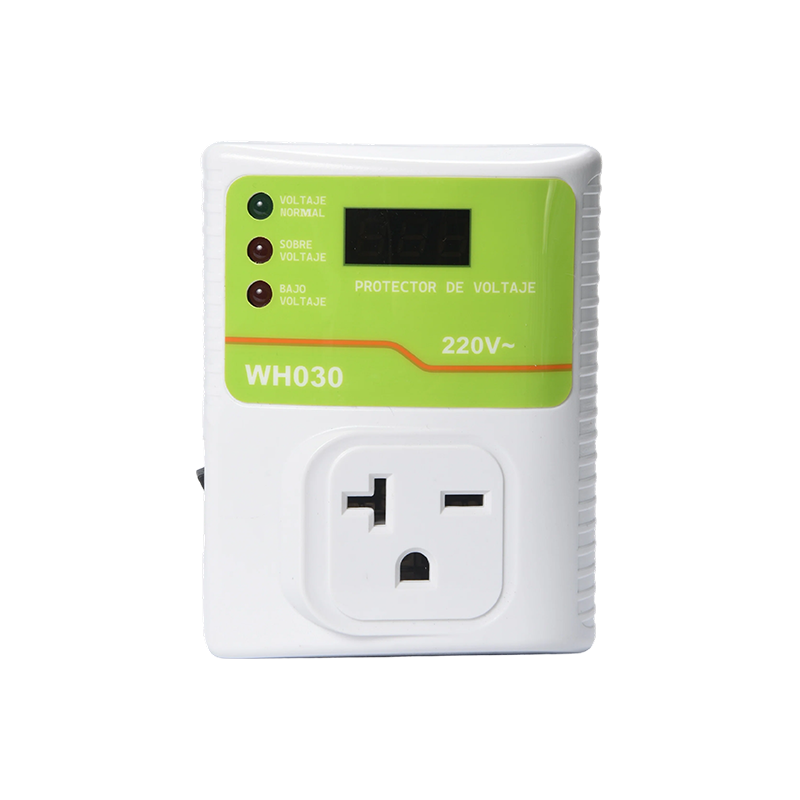

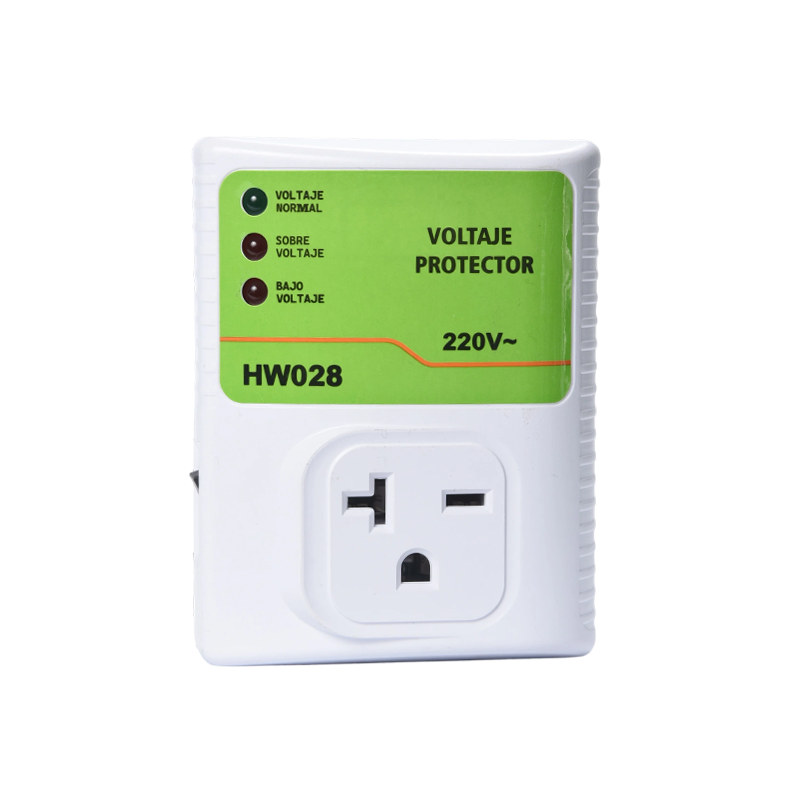

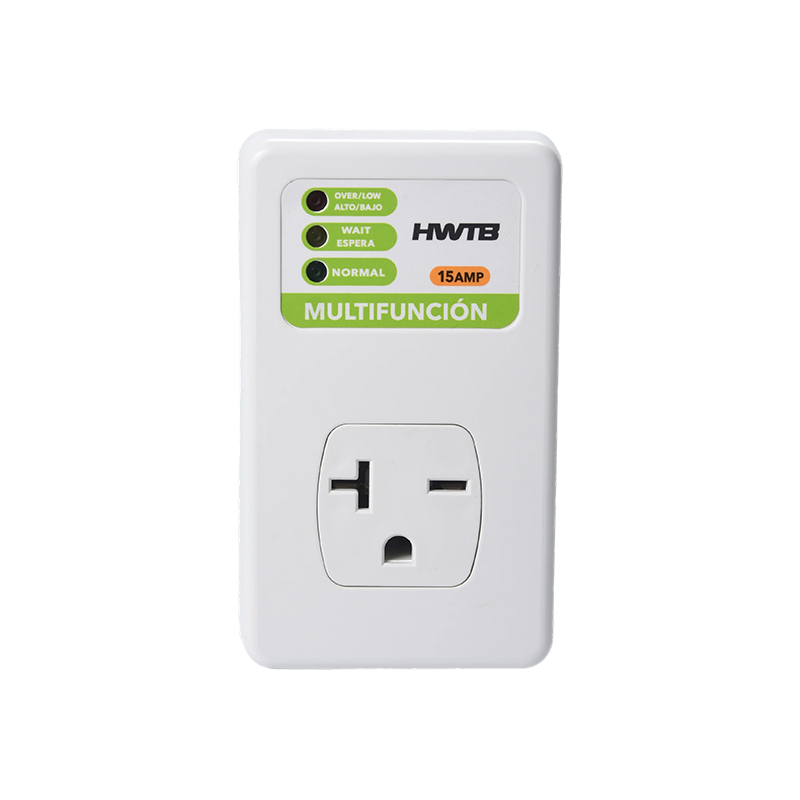

Point-of-Use Plug-In spændingsbeskyttere

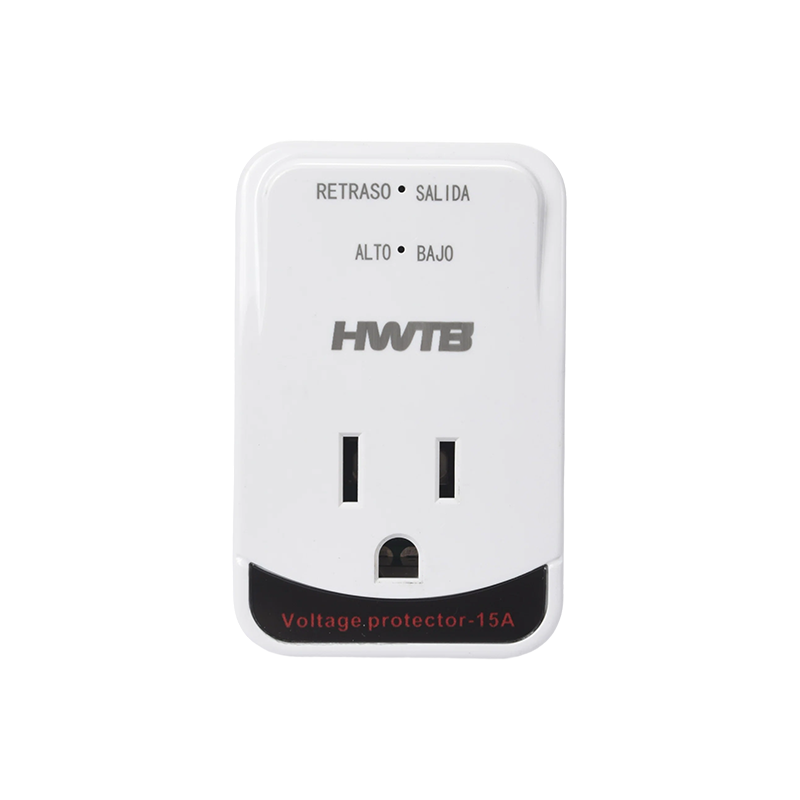

Til individuelle forbrugsapparater af høj værdi – såsom smarte køleskabe, vaskemaskiner og mikrobølgeovne – giver punktbeskyttere en yderst effektiv plug-and-play-løsning. Disse kompakte enheder sættes direkte i en standard NEMA 5-15R eller 5-20R stik. Apparatet tilsluttes derefter direkte til beskytterens udgangsstik. Disse enheder har ofte brugerprogrammerbare forsinkelsestider og tydelige digitale skærme, der viser spændings- og strømtræk i realtid, hvilket giver brugerne mulighed for at verificere linjens tilstand med et øjeblik.

Panelmonteret spændingsovervågningsrelæer for hele huset

For at sikre en hel facilitet eller bolig er et panelmonteret, flerfaset spændingsovervågningsrelæ installeret direkte ved siden af det elektriske hovedpanel. Disse industrielle enheder overvåger de indgående linjespændinger og styrer en kraftig magnetisk kontaktor med høj ampacitet.

Når den indkommende forsyningsspænding skifter uden for nominelle parametre, deaktiverer overvågningsrelæet kontaktorens spole og afbryder øjeblikkeligt hele det elektriske panel fra forsyningsnettet. Denne konfiguration anbefales stærkt til steder, der er udsat for hyppig stormaktivitet, rullende strømafbrydelser eller meget variabel netinfrastruktur. Hele husets beskyttelsesanordninger skal installeres af en autoriseret elektriker, da de forbinder direkte med de vigtigste servicetilførselsledninger før grenafbryderne.

National Electrical Code (NEC) overholdelse og sikkerhedsstandarder

Enhver spændingsbeskyttelseshardware integreret i permanente bygningsledninger i USA skal overholde lokale og nationale byggeregler. National Electrical Code (NEC) har støt øget mandater til strømkvalitetsudstyr for at forbedre sikkerheden og beskytte bygningssystemer mod elektriske fejl.

1. NEC Artikel 242 (Overspændingsbeskyttelse): Styrer den korrekte installation af overspændingsbeskyttende og spændingsovervågningssystemer. Under de seneste iterationer af NEC er overspændingsbeskyttelse i hele huset obligatorisk for nye boligtjenester og serviceopgraderinger. Inkorporering af et over- og underspændingsovervågningssystem sammen med den nødvendige overspændingsbeskyttelse sikrer omfattende systembeskyttelse.
2. Underwriters Laboratories (UL) 1449 Standard: Denne certificering er essentiel for alt udstyr, der leverer undertrykkelse af transient spændingsspænding. Sørg for, at enhver enhed, der er udpeget som spændingsbeskytter, også bærer en UL 1449-liste for at sikre, at dens interne overspændingsdæmpningskomponenter sikkert kan modstå ekstreme, forbigående spændingsspidser.
3. UL 508 (Industrielt kontroludstyr): Panelmonterede, automatiske spændingsafbrydelsesrelæer skal opfylde UL 508-standarderne, hvilket bekræfter, at de interne koblingskontakter sikkert kan håndtere induktive og resistive belastninger med høj ampacitet uden for tidlig kontaktgrub eller svejsning.

Valg af udstyr, der er certificeret af uafhængige testlaboratorier, garanterer, at de elektriske komponenter inde i beskytteren er konstrueret af flammehæmmende termoplast og er vurderet til at overleve den potentielle fejlstrøm i det elektriske system. I kommercielle faciliteter kan brug af ikke-certificerede beskyttere krænke forsikringspolicer og føre til problemer med overholdelse af Occupational Safety and Health Administration (OSHA) under rutinemæssige elektriske sikkerhedsrevisioner.

Referencer

1. American National Standards Institute (ANSI) C84.1-2020: Elektriske strømsystemer og -udstyr - Spændingsværdier (60 Hertz) .

2. National Fire Protection Association (NFPA): NFPA 70: National Electrical Code (NEC) , artikel 242 og tilhørende boligstandarder.

3. Underwriters Laboratories (UL): UL 1449 Standard for overspændingsbeskyttelsesanordninger and UL 508 Standard for industrielt kontroludstyr .

4. Institute of Electrical and Electronics Engineers (IEEE) Blue Book (Std 1015-2006): IEEE anbefalet praksis for anvendelse af kraftelektronik i industrielle og kommercielle strømsystemer .
